Image non contractuelle

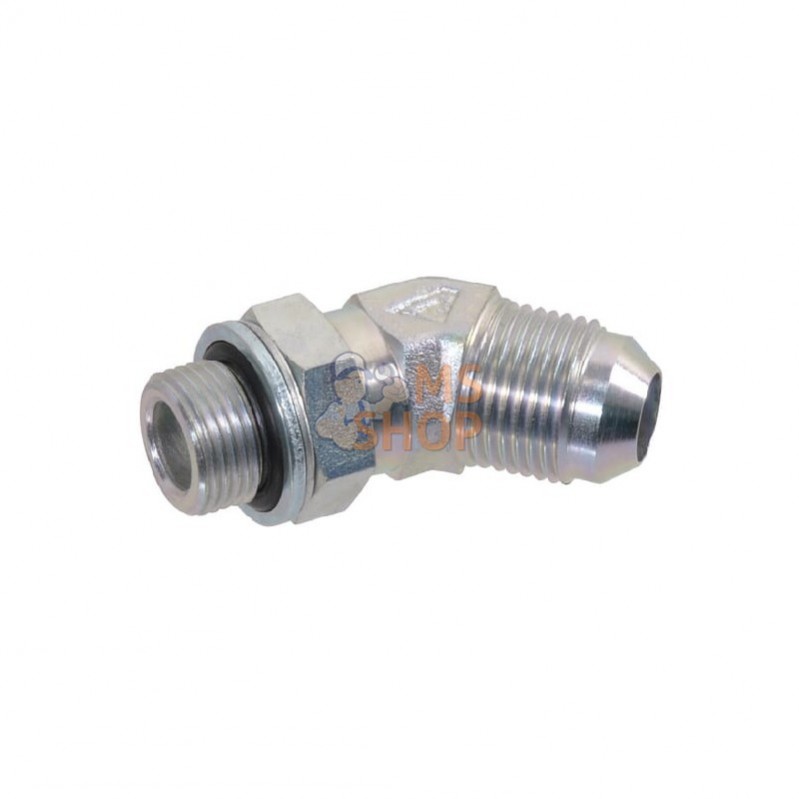

KIB450706; ALFAGOMMA; Raccord coudé 7/16 UNF x 3/8 B; pièce detachée
  • KIB450706; ALFAGOMMA; Raccord coudé 7/16 UNF x 3/8 B; pièce detachée
  • KIB450706; ALFAGOMMA; Raccord coudé 7/16 UNF x 3/8 B; pièce detachée
Description
Référence KIB450706
Vendu à/au à l'unité
Description détaillée Raccord équerre simple mâle JIC / BSP KIB 45
Informations techniques Pour tube de 37° (74°) aux extrémités mandrinées et tuyau avec raccordement UNF / JIC selon SAE I 514. Filetage de raccordement au côté du cône 37° est UNF selon ANSI
Forme Coude
Type de raccord n°1 Filetage
Type de raccord n°1 - mâle/femelle Mâle
F1Diamètre de filetage du raccord n°1 7/16 Pouce(s)
Filetages au pouce du raccord n°1 20
Type de filetage du raccord n°1 JIC
Type de raccord n°2 Filetage
Type de raccord n°2 - mâle/femelle Mâle
Diamètre raccord n°2 3/8 Pouce(s)
Diamètre de filetage raccord n°2 3/8 Pouce(s)
Filets au pouce du raccord n°2 19
Type de filetage raccord n°2 BSP
Distance des raccords 33 mm
Distance du centre à l’extrémité du raccord n°2 22 mm
Diamètre de tuyau 1/4 Pouce(s)
Diamètre de tuyau 6 mm
Angle 45 °
Pression de service maximale 380 bar
Raccordement Filetage UNF (JIC) / BSP dBd
Adaptable sur Raccordement de 45 degrés entre tuyau ou raccord à sertir e.a. PA
Joint À l'aide d'une bague de support à cône négatif 74° (JIC), à fond plat (BSP)
Traîtement de surface Zingué, livrable sur demande en inox

Raccord coudé 7/16 UNF x 3/8 B | ALFAGOMMA

ALF-KIB450706
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Détails du produit
ALF-KIB450706
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Raccord coudé 7/16 UNF x 3/8 B | ALFAGOMMA

Raccord coudé 7/16 UNF x 3/8 B | ALFAGOMMA

Référence KIB450706
Vendu à/au à l'unité
Description détaillée Raccord équerre simple mâle JIC / BSP KIB 45
Informations techniques Pour tube de 37° (74°) aux extrémités mandrinées et tuyau avec raccordement UNF / JIC selon SAE I 514. Filetage de raccordement au côté du cône 37° est UNF selon ANSI
Forme Coude
Type de raccord n°1 Filetage
Type de raccord n°1 - mâle/femelle Mâle
F1Diamètre de filetage du raccord n°1 7/16 Pouce(s)
Filetages au pouce du raccord n°1 20
Type de filetage du raccord n°1 JIC
Type de raccord n°2 Filetage
Type de raccord n°2 - mâle/femelle Mâle
Diamètre raccord n°2 3/8 Pouce(s)
Diamètre de filetage raccord n°2 3/8 Pouce(s)
Filets au pouce du raccord n°2 19
Type de filetage raccord n°2 BSP
Distance des raccords 33 mm
Distance du centre à l’extrémité du raccord n°2 22 mm
Diamètre de tuyau 1/4 Pouce(s)
Diamètre de tuyau 6 mm
Angle 45 °
Pression de service maximale 380 bar
Raccordement Filetage UNF (JIC) / BSP dBd
Adaptable sur Raccordement de 45 degrés entre tuyau ou raccord à sertir e.a. PA
Joint À l'aide d'une bague de support à cône négatif 74° (JIC), à fond plat (BSP)
Traîtement de surface Zingué, livrable sur demande en inox
