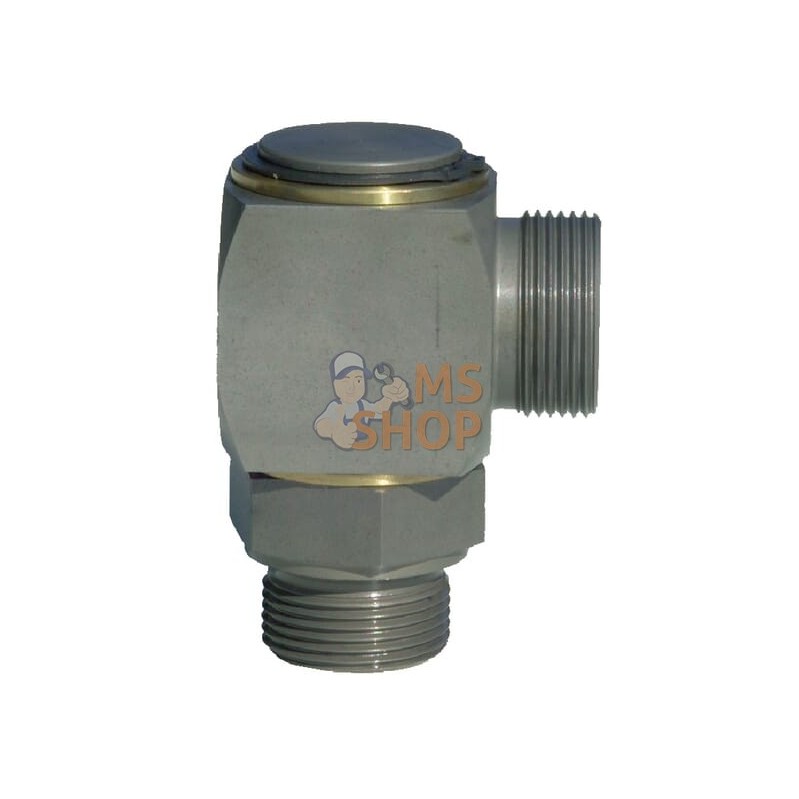

Raccord tournant 20S R3/4 | VOSS Raccord tournant 20S R3/4 | VOSSPR#586212
  • Raccord tournant 20S R3/4 | VOSS Raccord tournant 20S R3/4 | VOSSPR#586212
  • Raccord tournant 20S R3/4 | VOSS Raccord tournant 20S R3/4 | VOSSPR#586212
  • Raccord tournant 20S R3/4 | VOSS Raccord tournant 20S R3/4 | VOSSPR#586212
  • Raccord tournant 20S R3/4 | VOSS Raccord tournant 20S R3/4 | VOSSPR#586212
Description
Référence DGWEV20SR34
Vendu à/au à l'unité
Description détaillée Raccords équerres orientables DGWEV-BSP-WD
Particularités Bague coupante 2S
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
- Seulement pour les mouvements pivotants ou oscillants lents
Caractéristiques - Raccord à bague coupante et fonctionnalité parfaits.
- Multiple résistance à la corrosion
- Pivotant sous pression
Informations techniques Disponible en acier inoxydable sur demande
Forme Coude
Type de raccord n°1 Filetage
Diamètre de filetage du raccord n°1 3/4 Pouce(s)
KLongueur du filetage du raccord n°1 16 mm
Type de filetage du raccord n°1 BSP
S1Raccord n°1, taille hexagonale 41 mm
S3Raccord n°1, taille de clé 32 mm
Type de raccord n°2 Filetage
S2Taille de clé de raccordement n°2 36 mm
LDistance des raccords 26 mm
L2Distance du centre à l’extrémité du raccord 47,5 mm
L3Distance du centre de connexion à l’insert 38 mm
Diamètre de tuyau 20 mm
Norme DIN - 2401
- 2353
- 228
- 3852
- 259
Norme ISO 228
Débit à 2 bars 40 l/min
Longueur 65,5 mm
Angle 90 °
Traitement de surface Zinc, Nickel-plated
Pression de service maximale 400 bar
Série 20S
Norme Selon DIN 2353 ; filetage selon DIN-ISO 228 (R, DIN 259), étanchéité forme E selon DIN 3852
Joint Joint bord de coupe
Traîtement de surface Zinc / Nickel

Raccord tournant 20S R3/4 | VOSS

VOS-DGWEV20SR34
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Description
Vendu à/auA l’unité
FormeCoude
Type de raccord n°1Filetage
Diamètre de filetage du raccord n°13/4 Inch
Longueur du filetage du raccord n°116 mm
Type de filetage du raccord n°1BSP
Raccord n°1, taille hexagonale41 mm
Raccord n°1, taille de clé32.0 mm
Type de raccord n°2Filetage
Taille de clé de raccordement n°236.0 mm
Distance des raccords26 mm
Distance du centre à l’extrémité du raccord47,5 mm
Distance du centre de connexion à l’insert38 mm
Diamètre de tuyau20 mm
Norme DIN2401
Norme ISO228
Débit à 2 bars40 l/min
Longueur65,5 mm
Angle90 °
Traitement de surfaceZinc, Nickel-plated
Pression de service maximale400 bar
Série20S
NormeSelon DIN 2353 ; filetage selon DIN-ISO 228 (R, DIN 259), étanchéité forme E selon DIN 3852
JointJoint bord de coupe
Traîtement de surfaceZinc / Nickel
Points forts['- Bague coupante 2S']
Détails du produit["- Bague coupante 2S- Connexion et fonctionnalité optimales de l'anneau de coupe
- Multiple résistance à la corrosion
- Peut tourner sous pression - Flexible hydraulique
- Tuyaux hydrauliques
- Pour une rotation lente ou un pivotement uniquement"]
Détails du produit
VOS-DGWEV20SR34
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Raccord tournant 20S R3/4 | VOSS

Raccord tournant 20S R3/4 | VOSS

Référence DGWEV20SR34
Vendu à/au à l'unité
Description détaillée Raccords équerres orientables DGWEV-BSP-WD
Particularités Bague coupante 2S
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
- Seulement pour les mouvements pivotants ou oscillants lents
Caractéristiques - Raccord à bague coupante et fonctionnalité parfaits.
- Multiple résistance à la corrosion
- Pivotant sous pression
Informations techniques Disponible en acier inoxydable sur demande
Forme Coude
Type de raccord n°1 Filetage
Diamètre de filetage du raccord n°1 3/4 Pouce(s)
KLongueur du filetage du raccord n°1 16 mm
Type de filetage du raccord n°1 BSP
S1Raccord n°1, taille hexagonale 41 mm
S3Raccord n°1, taille de clé 32 mm
Type de raccord n°2 Filetage
S2Taille de clé de raccordement n°2 36 mm
LDistance des raccords 26 mm
L2Distance du centre à l’extrémité du raccord 47,5 mm
L3Distance du centre de connexion à l’insert 38 mm
Diamètre de tuyau 20 mm
Norme DIN - 2401
- 2353
- 228
- 3852
- 259
Norme ISO 228
Débit à 2 bars 40 l/min
Longueur 65,5 mm
Angle 90 °
Traitement de surface Zinc, Nickel-plated
Pression de service maximale 400 bar
Série 20S
Norme Selon DIN 2353 ; filetage selon DIN-ISO 228 (R, DIN 259), étanchéité forme E selon DIN 3852
Joint Joint bord de coupe
Traîtement de surface Zinc / Nickel
