Image non contractuelle

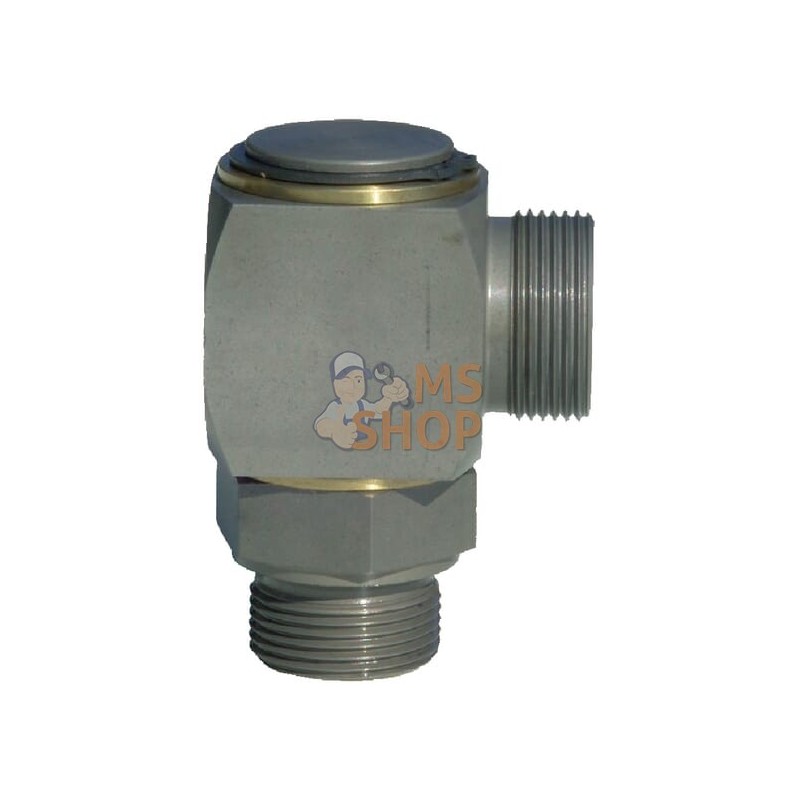

Raccord tournant 16S M22 | VOSS Raccord tournant 16S M22 | VOSSPR#586211
  • Raccord tournant 16S M22 | VOSS Raccord tournant 16S M22 | VOSSPR#586211
  • Raccord tournant 16S M22 | VOSS Raccord tournant 16S M22 | VOSSPR#586211
  • Raccord tournant 16S M22 | VOSS Raccord tournant 16S M22 | VOSSPR#586211
  • Raccord tournant 16S M22 | VOSS Raccord tournant 16S M22 | VOSSPR#586211
Description
Référence DGWEV16SM22
Vendu à/au à l'unité
Description détaillée Raccord équerre orientable DGWEV-Métrique-WD
Particularités Bague coupante 2S
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
- Seulement pour les mouvements pivotants ou oscillants lents
Caractéristiques - Raccord à bague coupante et fonctionnalité parfaits.
- Multiple résistance à la corrosion
- Pivotant sous pression
Informations techniques Disponible en acier inoxydable sur demande
Forme Coude
Type de raccord n°1 Filetage
Diamètre de filetage du raccord n°1 M24
KLongueur du filetage du raccord n°1 14 mm
Pas de vis raccord n°1 1,5 mm
S1Raccord n°1, taille hexagonale 36 mm
S3Raccord n°1, taille de clé 27 mm
Type de raccord n°2 Filetage
Diamètre de filetage raccord n°2 M22
Pas de vis raccord n°2 1,5 mm
S2Taille de clé de raccordement n°2 30 mm
LDistance des raccords 24,5 mm
L2Distance du centre à l’extrémité du raccord 42,5 mm
L3Distance du centre de connexion à l’insert 33,5 mm
Diamètre de tuyau 16 mm
Norme DIN - 2401
- 2353
- 228
- 3852
- 259
L1Longueur 58,5 mm
Angle 90 °
Traitement de surface Zinc, Nickel-plated
Pression de service maximale 400 bar
Série 16S
Norme Selon DIN 2353 ; filetage selon DIN-ISO 228 (R, DIN 259), étanchéité forme E selon DIN 3852
Régime 40 r/min
Joint Joint bord de coupe
Traîtement de surface Zinc / Nickel

Raccord tournant 16S M22 | VOSS

VOS-DGWEV16SM22
Chargement des informations ... Chargement des informations (prix, disponibilité, délai, ...) en cours

Description
Vendu à/auA l’unité
FormeCoude
Type de raccord n°1Filetage
Diamètre de filetage du raccord n°1M24
Longueur du filetage du raccord n°114 mm
Pas de vis raccord n°11.50 mm
Raccord n°1, taille hexagonale36 mm
Raccord n°1, taille de clé27.0 mm
Type de raccord n°2Filetage
Diamètre de filetage raccord n°2M22
Pas de vis raccord n°21.50 mm
Taille de clé de raccordement n°230.0 mm
Distance des raccords24,5 mm
Distance du centre à l’extrémité du raccord42,5 mm
Distance du centre de connexion à l’insert33,5 mm
Diamètre de tuyau16 mm
Norme DIN2401
Longueur58,5 mm
Angle90 °
Traitement de surfaceZinc, Nickel-plated
Pression de service maximale400 bar
Série16S
NormeSelon DIN 2353 ; filetage selon DIN-ISO 228 (R, DIN 259), étanchéité forme E selon DIN 3852
Régime40 r/min
Traîtement de surfaceZinc / Nickel
Points forts['- Bague coupante 2S']
Détails du produit["- Bague coupante 2S- Connexion et fonctionnalité optimales de l'anneau de coupe
- Multiple résistance à la corrosion
- Peut tourner sous pression - Flexible hydraulique
- Tuyaux hydrauliques
- Pour une rotation lente ou un pivotement uniquement"]
Détails du produit
VOS-DGWEV16SM22
Nouveau produit
Nouveau produit
Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Raccord tournant 16S M22 | VOSS

Raccord tournant 16S M22 | VOSS

Référence DGWEV16SM22
Vendu à/au à l'unité
Description détaillée Raccord équerre orientable DGWEV-Métrique-WD
Particularités Bague coupante 2S
Domaine d'application - flexible hydraulique
- Conduites hydrauliques
- Seulement pour les mouvements pivotants ou oscillants lents
Caractéristiques - Raccord à bague coupante et fonctionnalité parfaits.
- Multiple résistance à la corrosion
- Pivotant sous pression
Informations techniques Disponible en acier inoxydable sur demande
Forme Coude
Type de raccord n°1 Filetage
Diamètre de filetage du raccord n°1 M24
KLongueur du filetage du raccord n°1 14 mm
Pas de vis raccord n°1 1,5 mm
S1Raccord n°1, taille hexagonale 36 mm
S3Raccord n°1, taille de clé 27 mm
Type de raccord n°2 Filetage
Diamètre de filetage raccord n°2 M22
Pas de vis raccord n°2 1,5 mm
S2Taille de clé de raccordement n°2 30 mm
LDistance des raccords 24,5 mm
L2Distance du centre à l’extrémité du raccord 42,5 mm
L3Distance du centre de connexion à l’insert 33,5 mm
Diamètre de tuyau 16 mm
Norme DIN - 2401
- 2353
- 228
- 3852
- 259
L1Longueur 58,5 mm
Angle 90 °
Traitement de surface Zinc, Nickel-plated
Pression de service maximale 400 bar
Série 16S
Norme Selon DIN 2353 ; filetage selon DIN-ISO 228 (R, DIN 259), étanchéité forme E selon DIN 3852
Régime 40 r/min
Joint Joint bord de coupe
Traîtement de surface Zinc / Nickel
